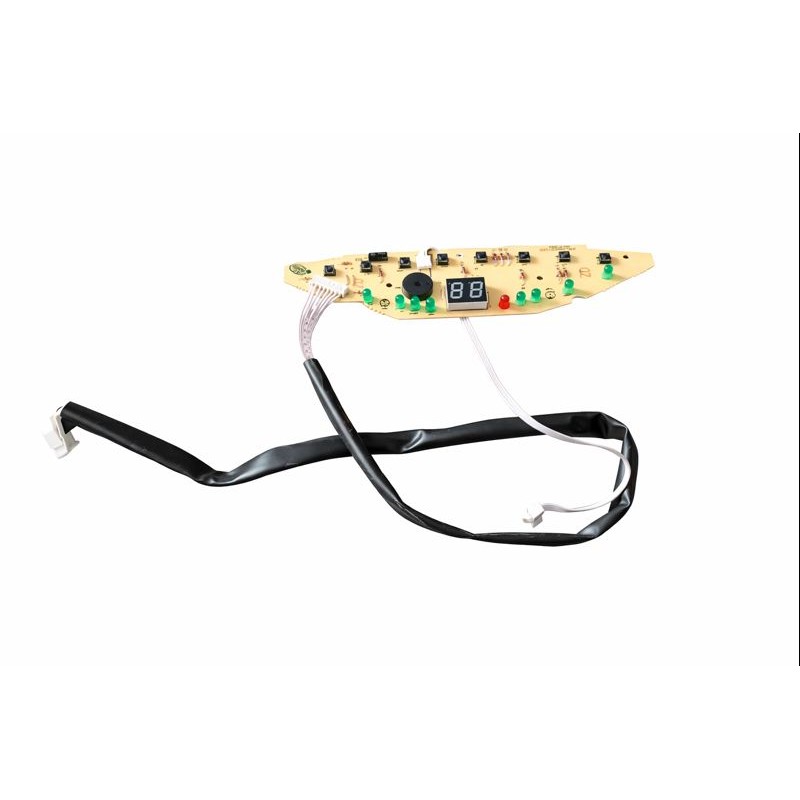

Carte de commande / carte afficheur (panneau de contrôle)

🧩 Identification de la pièce

• Type : Carte de commande / carte afficheur (panneau de contrôle)

• Appareil : Climatiseur portable FAR

• Fonction : Interface utilisateur (boutons, voyants, affichage)

• Référence inscrite sur la carte :
  👉 JHS-A001D-LED
  👉 Date / lot : 2012-12-04

➡️ Cette référence est très importante : c’est elle qui permet de rechercher une compatibilité.

⚙️ Fonctions assurées par cette carte

D’après les composants et sérigraphies visibles :

🎛️ Commandes utilisateur

• Boutons :

  • ON / OFF

  • MODE (cool / heat / fan / dry selon modèle)

  • UP / DOWN (réglage température)

  • SPD (vitesse ventilateur : low / med / high)

  • TIMER

  • SLEEP

💡 Voyants & affichage

• Afficheur LED double chiffre (température / code)

• LED vertes :

  • low / med / high

  • cool / heat / fan

• LED rouge : alerte / état spécifique

• Buzzer intégré (bips sonores)

🔌 Connexions

• Nappe blanche multipoints → liaison avec la carte de puissance

• Câble noir → alimentation / retour commandes

• Connecteur sérigraphié RCU (Remote Control Unit possible)

👉 Cette carte ne pilote pas directement le compresseur :
elle envoie des ordres à la carte de puissance.
